• 技安綜合管廊系統監控平臺詳解

    2018-12-25 16:00:47 技安 178

    綜合管控平臺

        綜合管理控平臺實現對綜合管廊全域內環境和設備的參數和狀態實現全程監控,將實時監控信息通過綜合控制器準確、及時地傳輸到指揮調度中心的智慧管廊綜合管理平臺,便于值班人員及時發現管廊內環境和設備問題,排除故障以及對警情的及時處理,保證綜合管廊正常運行。


    地圖主體

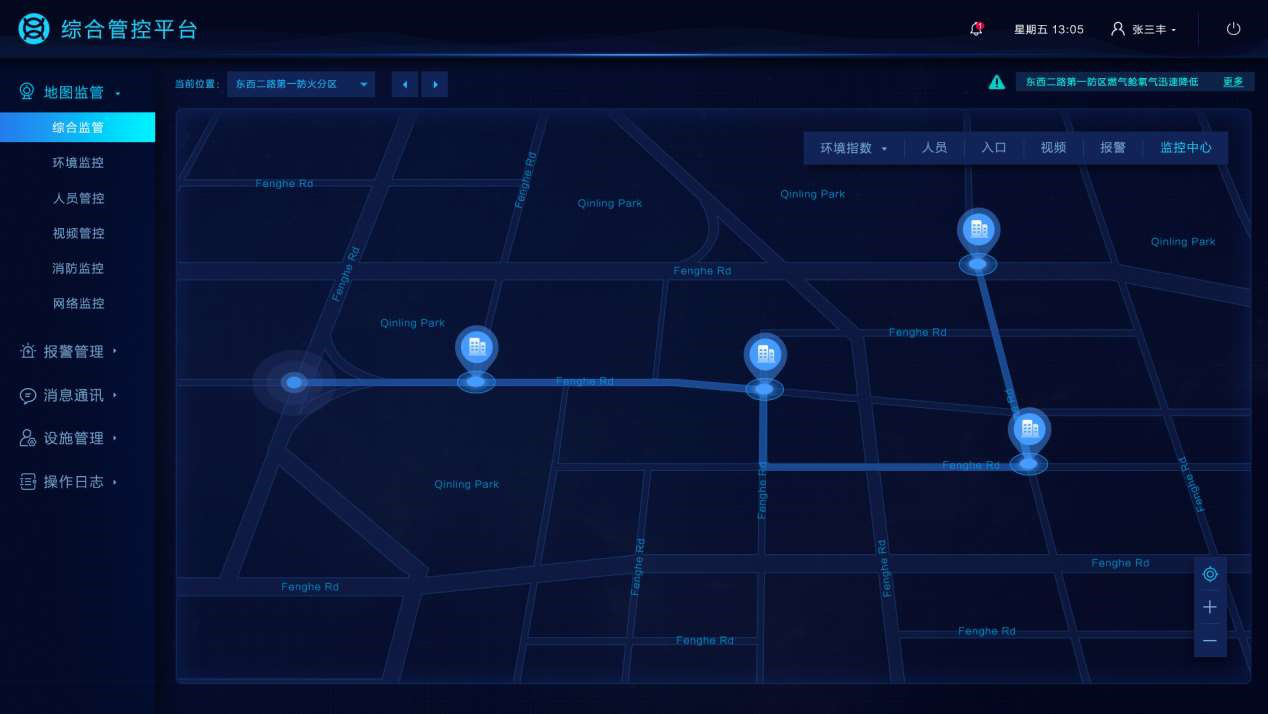

        二維地圖主體,包括監控管廊位置疊加顯示和地圖的基本操作,如平移、放大、縮小等功能。

    環境指數

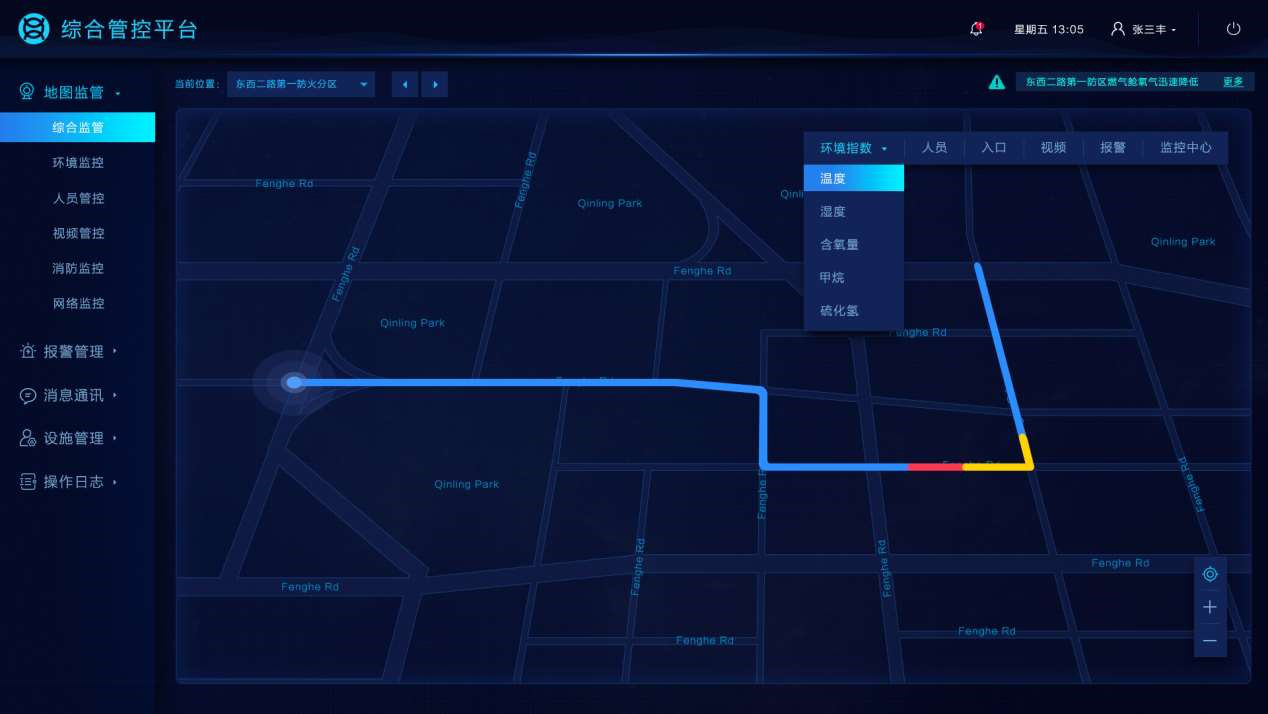

        環境指數下包括環境指數、溫度、濕度、含氧量、甲烷、硫化氫選項,選擇其中一項,地圖上用不同顏色的線段表示管廊所選項的狀況。

        其中環境指數是綜合溫度、濕度、含氧量、甲烷和硫化氫含量的綜合指數。




    人員

        人員監控用來監控、管理當前在管廊內部巡查、維護等工作的人員。功能有人員實時定位、信息查看、下發消息等

    出入口

        出入口在地圖上標記出所有管廊出入口,支持查看出入口的信息,在有門禁系統的支持下,可以查看出入口的人員進入情況等數據

    視頻

        視頻是在地圖上標記出所有攝像頭點的位置,通過與視頻系統的對接,查看視頻信息。

    監控中心

        監控中心是在地圖上標記出所有總控中心、分控中心、維護站的位置等信息。


    報警

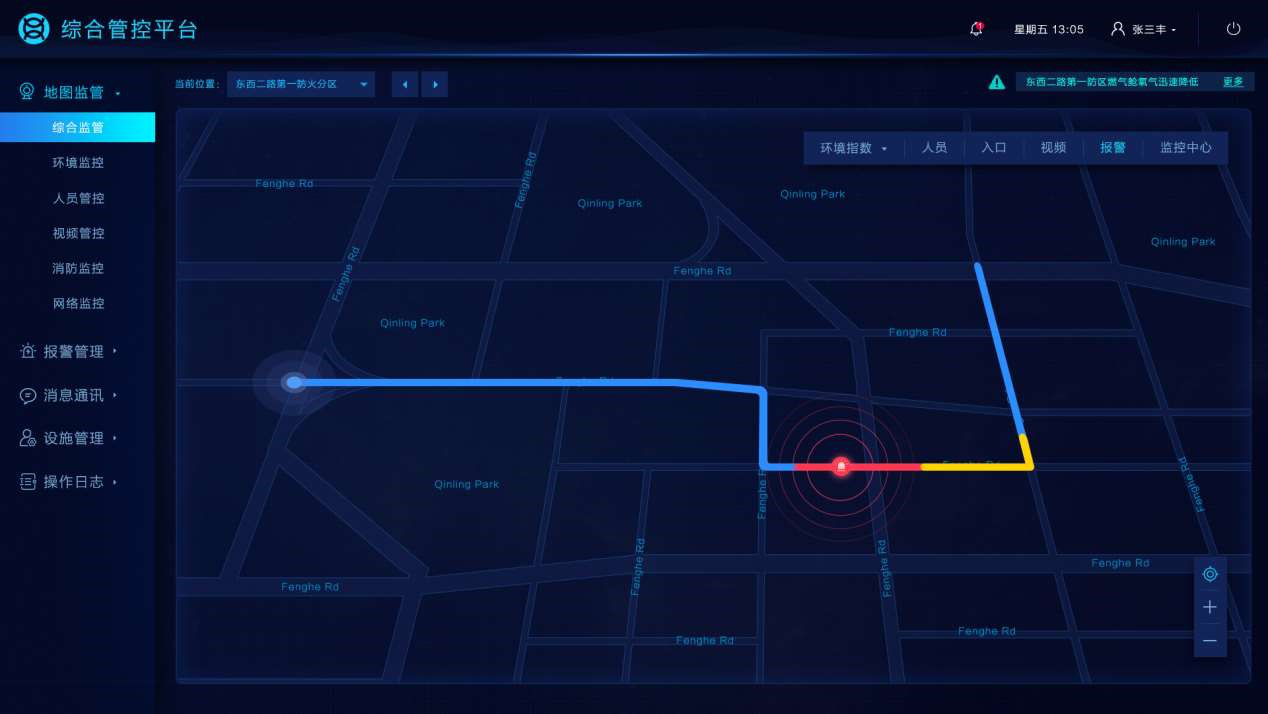

        報警是在地圖上標記出所有待處理的報警,點擊報警圖標可以查看報警信息,并對報警進行處理。

    地圖定位

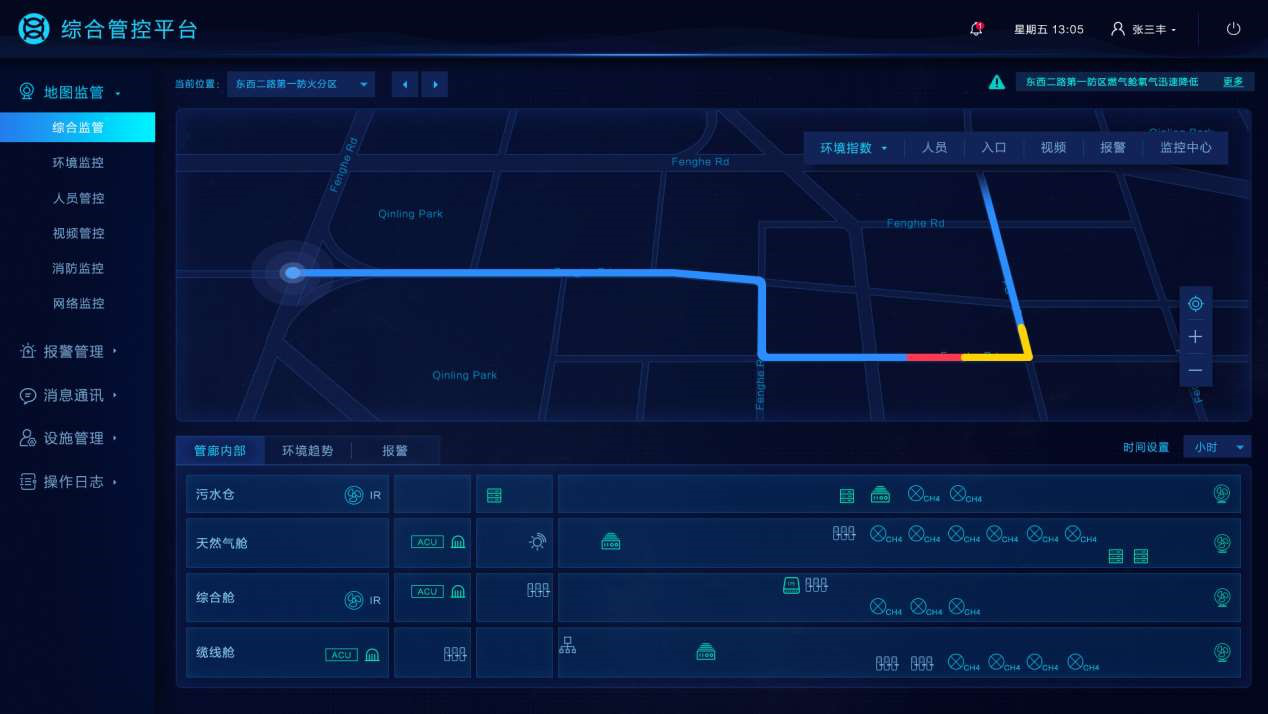

        通過地圖功能,可以選擇當前所在的管廊防火分區。查看該防火分區的內部結構圖、環境趨勢圖、有毒氣體、報警時序圖信息

    內部結構

        查看管廊內部結構圖,包括展示管廊內部結構主體,環境傳感器、風機、

        水泵、ACU等設施的位置和狀態信息等。


    報警時序圖
        展示最近一段時間管廊內各艙室的報警情況

    環境監控

        環境管控主要是對管廊某一段防火區環境參數、設備狀態的實時數據的可視化展示,還包括對風機、水泵等設備下發指令進行操作,以及環境報警的實時處理。

        管廊結構圖主體包括管廊艙室的分布、投料口等結構的位置、管廊刻度等輔助信息的展示等;

    實時數據監控

        包括溫度、濕度、含氧量、甲烷、硫化氫的位置及實時數據的采集和展示,水泵、風機的位置及實時狀態的采集和展示等,以及對水泵、風機等設備進行遠程控制。

    人員管控

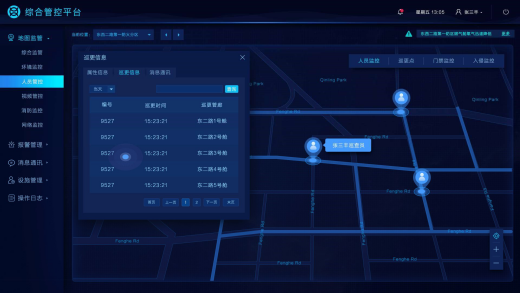

    1、實時定位,地圖上標記人員當前位置;

    2、屬性信息,查看人員屬性信息;

    3、軌跡信息,查看人員軌跡;

    4、巡更信息,查看人員巡更信息;

    5、消息通訊,與巡檢人員進行消息通訊。

    巡更點

    1、圖層顯示控制,控制巡更點的顯示與否;

    2、巡更點狀態,不動區分顯示巡更點是否巡更;

    3、巡更點巡更歷史,查看某一巡更點的巡更歷史。

    門禁監控

    1、門禁管理圖層顯示控制;

    2、門禁視頻查看;

    3、門禁歷史查看;

    入侵監控

    1、入侵點地圖標記;

    2、附近視頻查看;

    3、入侵事件處理;

    視頻管控

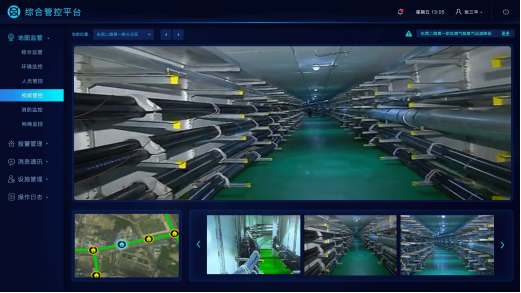

    視頻瀏覽:瀏覽當前位置的視頻的圖像,以及對視頻進行控制。

    視頻地圖:展示視頻在地圖上的位置,并且可以在地圖上選擇瀏覽的攝像頭

    視頻選擇:在視頻列表中選擇要查看的視頻。

    消防監控

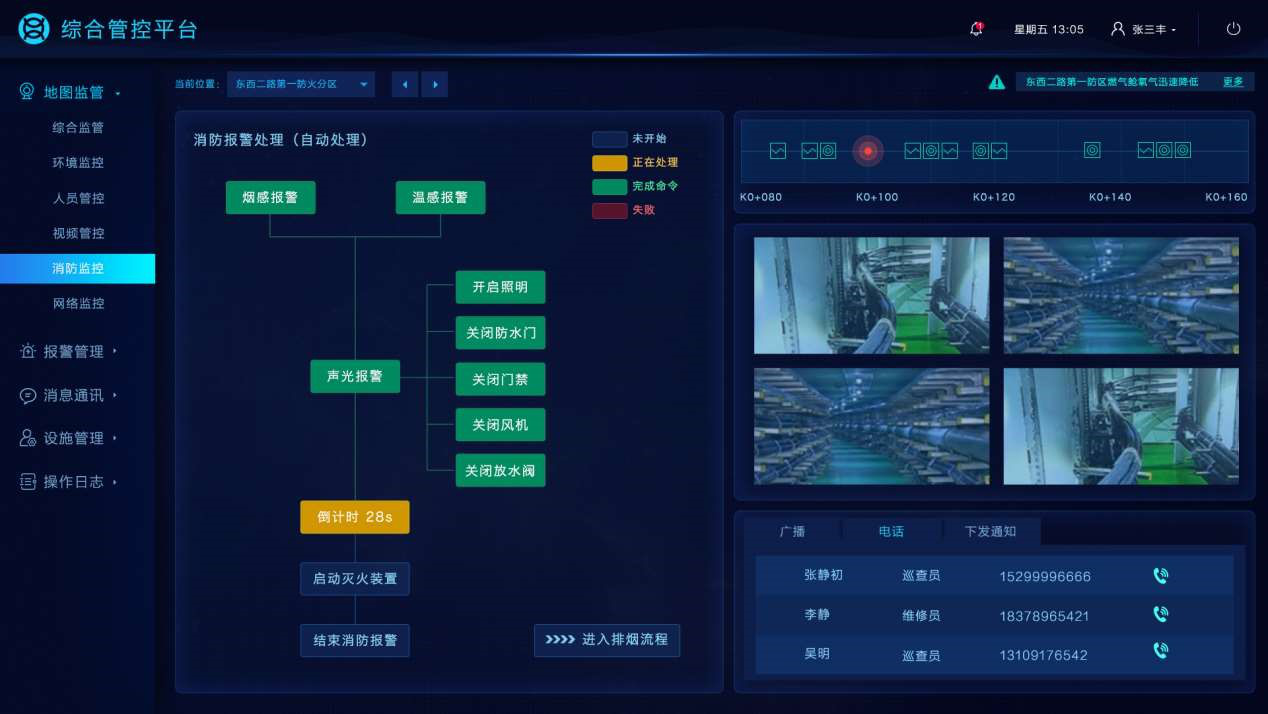

    報警聯動控制:以流程圖方式動態表現消防聯動運行位置,用不同圖標表現各設備的當前操作狀態,清晰、明了、動態的表現當前消防報警處理進度。

    視頻查看:展示報警區域段的所有視頻圖像

    消息通訊:使用對接的電話、通知、廣播等手段通知相關人員,進行人員調度和人員撤離
